產品概述：

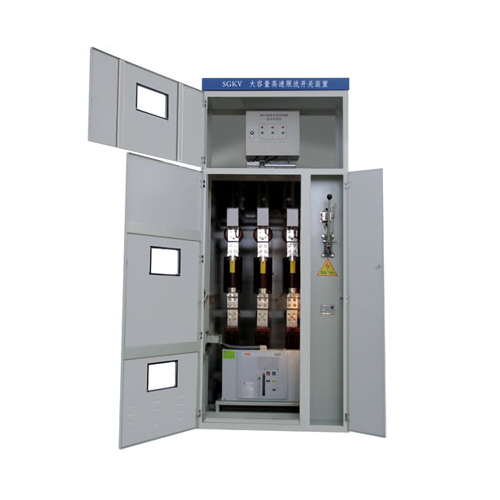

SGK 大容量限流裝置由核心部件SP-DDX1可控短路限流器、特種高壓限流熔斷器與斷路器、隔離開關、大容量過電壓保護器等部件組柜而成的產品。該產品由安徽賽普電氣、工大高科依托合工大、陜西省電科院共同研發制造，并由國家電網公司科技推薦、產業化推廣。2004年通過了國家西安高壓電器質量監督檢驗中心的大電流開斷及EMC（電磁兼容）等型式試驗；產品已在南方電網和西北電網各個地區發、供電系統得到推廣應用。
產品運行以來，運行效果良好，未出現過誤動、拒動事故。本產品最高運行電壓可達到40.5KV，最大額定電流達 6300A，開斷能力最大可達到 200KA，技術性能已達到國際較先進水平，現已在電力、冶金、化工、石油、建材等系統工程中得道廣泛使用。
從電力系統到各種工業系統、從發電廠到變電站，安徽賽普電氣的SGK大容量高速限流開關裝置，是為防止系統發生特大短路電流故障，避免系統受到損壞，又節約成本的有效解決方案。安徽賽普電氣遍布全國的營銷網絡可以更好的接近客戶，滿足客戶的需要，可以為客戶提供具有創新性的解決方案。
產品特點：
1.系統正常時，隔離開關和斷路器處于合閘狀態，測控單元通過CT實時監控線路中的電流變化。在可控快速分斷器DDX1中，動作部件快速隔離器KGQ阻值為微歐級，而并聯的高壓熔斷器FU為毫歐級，母線電流正常時幾乎全部流過快速隔離器。
2. 當發生短路時，測控單元根據CT電流傳感器采集到信號進行分析判斷，當達到預設啟動值，測控單元將發出點火信號，使快速隔離器中的執行點火元件點火，利用微型火工部件將其斷口在幾百微秒內高速斷開，在斷口開斷的過程中，故障點流轉移到高壓熔斷器中由熔斷器進行熄弧，在 2-3Ms燃弧時間之后，熔斷器熄滅電弧，開斷短路電流，切除故障。產生的過電壓由過電壓保護器吸收。動作后，測控單元發出動作指示及遠傳接點，向外部提供信號。
